QBY10-45系列矿用隔爆型一体式阀门电动装置

QBY 系列一体式电动装置用于蝶阀、风门和风道阀等 90°回转阀门,用于阀门的开启、关闭,能可靠地控制阀门的启闭和调节。

//www.cz-best.com/uploadfiles/211.149.255.8/webid170/source/202406/4172317176543154.jpg

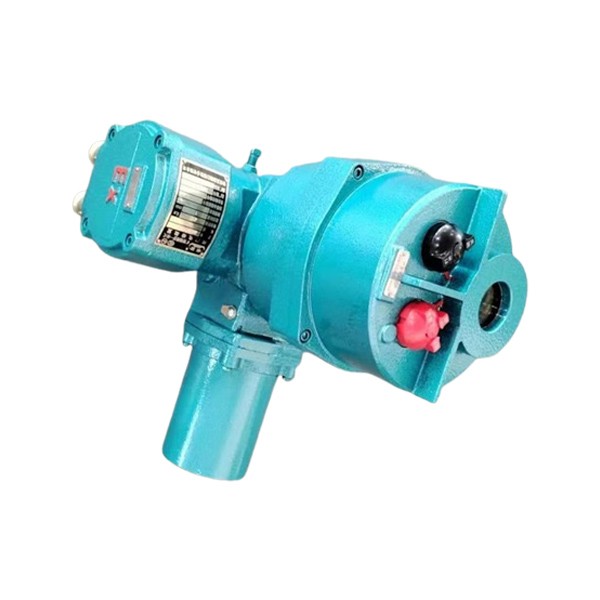

QBY系列矿用隔爆型阀门电动装置
产品详情

一、概述

矿用隔爆型一体式阀门电动装置(以下简称一体式电动装置),是把电气控制部分与阀门 电动装置合成一体,控制不需要配套专用控制箱,本系列电装对用户安装、调试、检修十分方便,可大大地节省安装费用,缩短安装周期,也可远控、集控和自控。一体式电动装置控制选用控制精度更高的绝对值编码器,产品具有 MODBUS 双通道总线控制功能,抗干扰性能优越可靠。

ZBY 系列一体式电动装置,适用于启闭件做直线运动的阀门,如闸阀、截止阀、隔膜阀、 水闸阀等。如增加二级减速后可用于蝶阀、风门和风道阀等,用于阀门的开启、关闭,能可靠地控制阀门的启闭和调节。

QBY 系列一体式电动装置用于蝶阀、风门和风道阀等 90°回转阀门,用于阀门的开启、关闭,能可靠地控制阀门的启闭和调节。

该系列电动装置的性能不仅执行 GB/T24923-2010《普通型阀门电动装置技术要求》的规 定而且执行 GB/T 3836.1-2010《爆炸性环境第 1 部分:设备通用要求》、GB/T 3836.2-2010 《爆炸性环境第 2 部分:由隔爆外壳“d”保护的设备》及 Q/320412BSK012-2023《矿用隔爆型一体式阀门电动装置》的规定。

产品型式:矿用隔爆型一体式 防爆标志: Ex db I Mb


二、型号表示方法



ZBY60-24(660):

表示多回转矿用隔爆型一体式阀门电动装置

额定输出转矩:600N·m(60kgf·m)

额定输出转速:24 r/min

额定工作电压为:AC 660V


QBY30-1(380): 表示部分回转矿用隔爆型一体式阀门电动装置

额定输出转矩:300N·m(30kgf·m)

额定输出转速:1 r/min

额定工作电压为:AC 380V


三、工作环境和主要技术参数

3.1 电源:电机常规电压:AC380V、AC660V;

三相三线;

控制电压: 交流 AC:12V、18V、24V、 36V 直流 DC: 12V、24V

3.2 工作环境:

3.2.1 海拔不超过1200m。

3.2.2 周围空气温度:-20℃~+40℃。

3.2.3 周围空气相对湿度不大于95%(25℃时)。

3.2.4 在有瓦斯和煤尘等爆炸混合物煤矿井下。

3.2.5 无破坏绝缘的气体或蒸汽的环境中。

3.2.6 在无显著摇动和冲击振动的地方。

3.2.7 本产品不适用于煤矿井下采掘工作面。

3.3 工作制:为短时 10 分钟。

3.4 防护等级 IP55。
