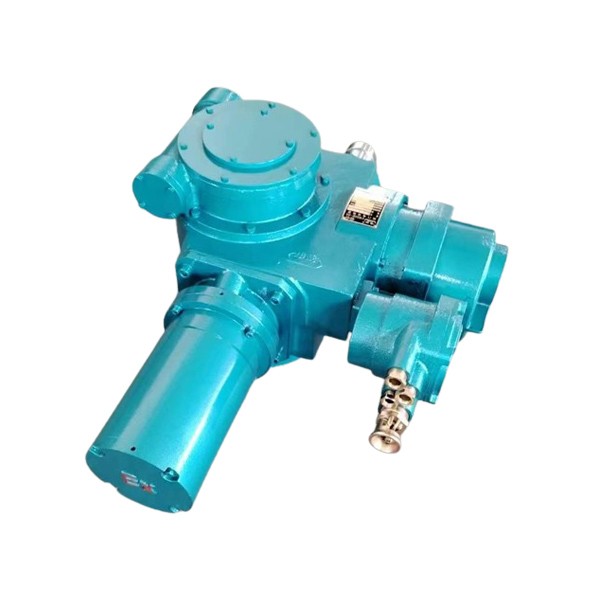

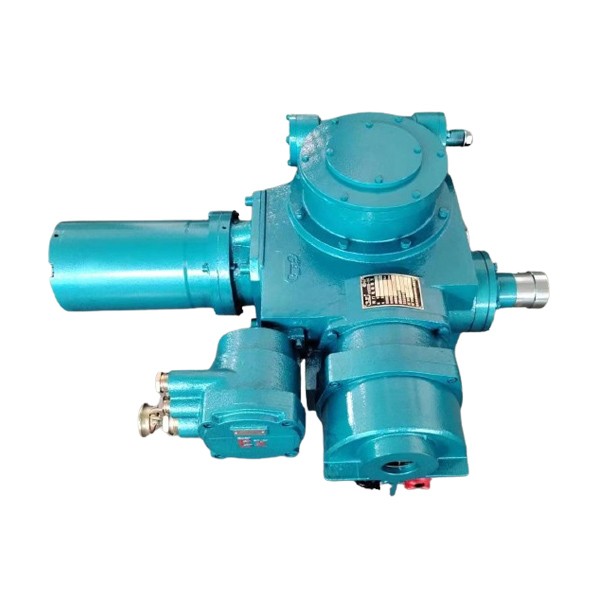

ZBY180系列矿用隔爆型一体式阀门电动装置
矿用隔爆型一体式阀门电动装置（以下简称一体式电动装置），是把电气控制部分与阀门 电动装置合成一体，控制不需要配套专用控制箱，本系列电装对用户安装、调试、检修十分方便，可大大地节省安装费用，缩短安装周期，也可远控、集控和自控。一体式电动装置控制选用控制精度更高的绝对值编码器，产品具有 MODBUS 双通道总线控制功能，抗干扰性能优越可靠。
0矿用隔爆型一体式阀门电动装置（以下简称一体式电动装置），是把电气控制部分与阀门 电动装置合成一体，控制不需要配套专用控制箱，本系列电装对用户安装、调试、检修十分方便，可大大地节省安装费用，缩短安装周期，也可远控、集控和自控。一体式电动装置控制选用控制精度更高的绝对值编码器，产品具有 MODBUS 双通道总线控制功能，抗干扰性能优越可靠。
一、概述
矿用隔爆型一体式阀门电动装置（以下简称一体式电动装置），是把电气控制部分与阀门 电动装置合成一体，控制不需要配套专用控制箱，本系列电装对用户安装、调试、检修十分方便，可大大地节省安装费用，缩短安装周期，也可远控、集控和自控。一体式电动装置控制选用控制精度更高的绝对值编码器，产品具有 MODBUS 双通道总线控制功能，抗干扰性能优越可靠。
ZBY 系列一体式电动装置，适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、 水闸阀等。如增加二级减速后可用于蝶阀、风门和风道阀等，用于阀门的开启、关闭，能可靠地控制阀门的启闭和调节。
QBY 系列一体式电动装置用于蝶阀、风门和风道阀等 90°回转阀门，用于阀门的开启、关闭，能可靠地控制阀门的启闭和调节。
该系列电动装置的性能不仅执行 GB/T24923-2010《普通型阀门电动装置技术要求》的规 定而且执行 GB/T 3836.1-2010《爆炸性环境第 1 部分：设备通用要求》、GB/T 3836.2-2010 《爆炸性环境第 2 部分：由隔爆外壳“d”保护的设备》及 Q/320412BSK012－2023《矿用隔爆型一体式阀门电动装置》的规定。
产品型式：矿用隔爆型一体式 防爆标志： Ex db I Mb
二、型号表示方法
ZBY60-24（660）：
表示多回转矿用隔爆型一体式阀门电动装置
额定输出转矩:600N·m（60kgf·m）
额定输出转速:24 r/min
额定工作电压为:AC 660V
QBY30-1（380）： 表示部分回转矿用隔爆型一体式阀门电动装置
额定输出转矩:300N·m（30kgf·m）
额定输出转速:1 r/min
额定工作电压为:AC 380V
三、工作环境和主要技术参数
3.1 电源：电机常规电压：AC380V、AC660V；
三相三线；
控制电压： 交流 AC：12V、18V、24V、 36V 直流 DC： 12V、24V
3.2 工作环境：
3.2.1 海拔不超过1200m。
3.2.2 周围空气温度：-20℃～+40℃。
3.2.3 周围空气相对湿度不大于95%（25℃时）。
3.2.4 在有瓦斯和煤尘等爆炸混合物煤矿井下。
3.2.5 无破坏绝缘的气体或蒸汽的环境中。
3.2.6 在无显著摇动和冲击振动的地方。
3.2.7 本产品不适用于煤矿井下采掘工作面。
3.3 工作制：为短时 10 分钟。
3.4 防护等级 IP55。
